Versi saat ini: v.3
Program untuk menganalisis pola temporal (jam-jaman) kejadian hujan untuk desain storm. Metode Huff juga diperkenalkan untuk memodelkan hietograf. Hasil analisis ini dapat digunakan dalam model hidrologi atau hidraulik, seperti HEC-HMS, HEC-RAS, SWMM, dan sebagainya.
Hanya perlu VRainStorm kalau data Anda jam-jaman atau lebih detail. Kalau data Anda harian saja, langsung ke VRainFreq.

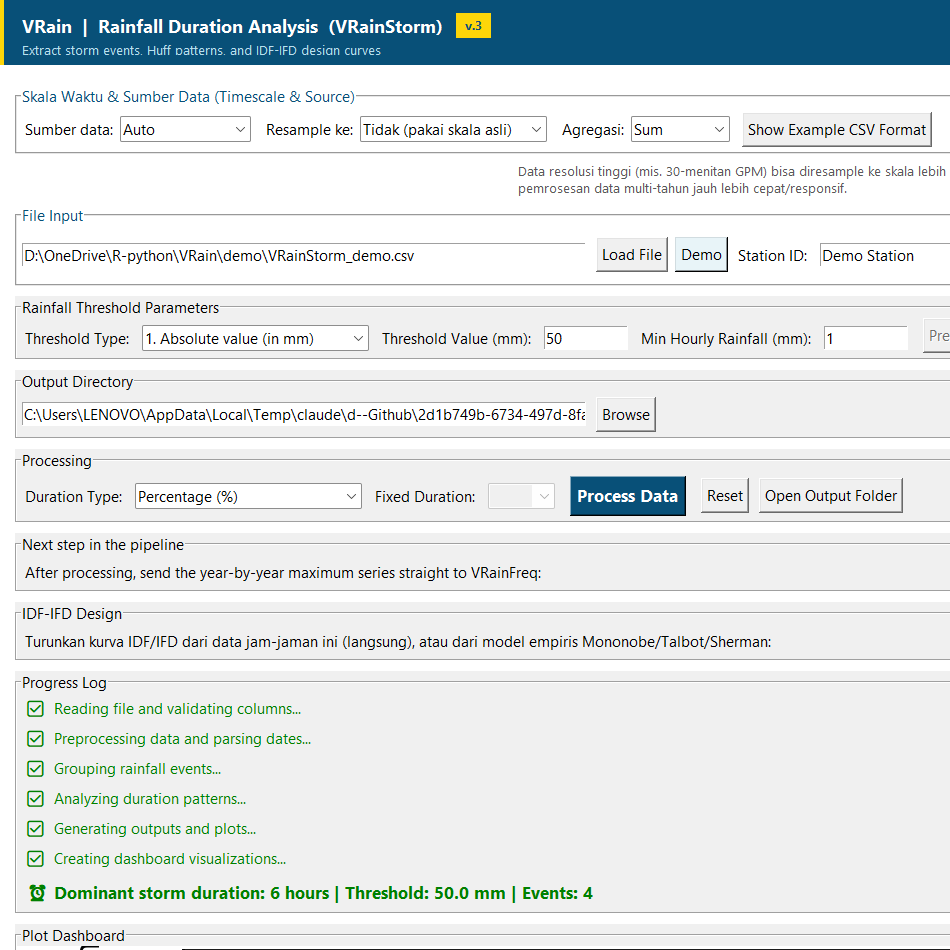

Cara pakai
Muat data hujan
Klik Load File untuk memuat data hujan jam-jaman/sub-harian Anda (kolom waktu + kolom hujan), atau klik Demo untuk mencoba dengan contoh data.
Atur ambang batas kejadian hujan
Threshold Value menentukan berapa mm hujan minimal dalam satu kejadian supaya dihitung sebagai "badai" (nilai bawaan biasanya sudah cukup baik untuk kebanyakan kasus), dan Min Hourly Rainfall menentukan jeda tanpa hujan yang memisahkan satu kejadian dari kejadian berikutnya.
Tentukan folder keluaran, lalu proses
Pilih folder untuk menyimpan hasil di Output Directory, lalu klik Process Data. Prosesnya berjalan di latar belakang, jendela tetap bisa dipakai selagi menunggu.
Lihat hasilnya
Setelah selesai, hasil analisis (durasi dominan, pola hujan jam-jaman, kurva Huff) tampil di bagian Plot Dashboard, dan semua grafiknya tersimpan otomatis di folder yang Anda pilih tadi.

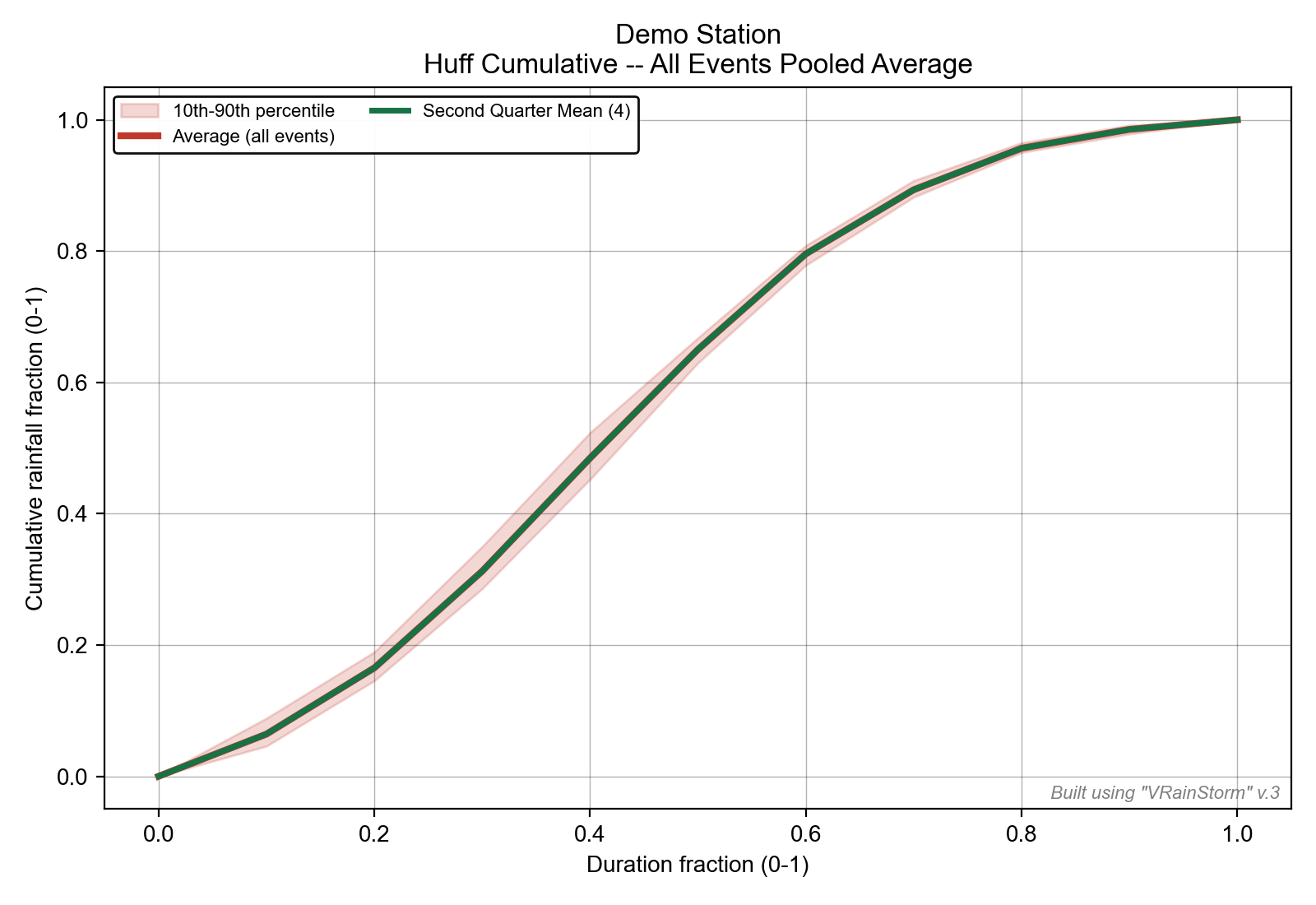

Contoh salah satu grafik yang dihasilkan: pola kumulatif hujan sepanjang durasi kejadian (kurva Huff).
Lanjut ke hujan rancangan
Setelah diproses, klik "Send Annual-Max Series to VRainFreq" untuk mengirim langsung nilai hujan maksimum tahunan hasil olahan ke VRainFreq, tanpa perlu menyimpan dan membuka file secara manual.
Kurva desain IDF-IFD
Kalau Anda butuh kurva Intensity-Duration-Frequency untuk desain (bukan hanya analisis pola durasi), klik tombol "Analisis IDF-IFD Design". Di jendela itu tersedia dua cara:
- Langsung dari data: kurva dibangun langsung dari kejadian hujan yang terekam.
- Model rumus (Talbot/Sherman/Mononobe): kalau Anda butuh rumus matematis untuk didesain lebih lanjut, bukan hanya kurva.
Referensi
Metode analisis pola durasi hujan (Huff) dan model rumus IDF-IFD (Talbot, Sherman, Mononobe) yang dipakai mengikuti rujukan baku hidrologi terapan:
Chow, V.T., Maidment, D.R., & Mays, L.W. (1988). Applied Hydrology. New York: McGraw-Hill.
